ARTIGO TÉCNICO

Figura 5 – a) Foto Aérea do Laboratório do NETPre; b) Termovisor na superfície inferior da telha W no laboratório NETPRE
Fonte: RAEDER (2018)

3.4. Efeito de cor branca e cor concreto
A tabela 5 traz as medições de temperatura na fachada norte de um laboratório de pesquisa localizado ao lado do laboratório NETPre na área Norte do campus da UFSCar, onde são estudados a influência da cor para a absortância solar e seu impacto na temperatura superficial externa da fachada. Como pode ser observado, enquanto a máxima temperatura para superfície com cor branca alcançou 32,4 °C, a máxima temperatura na fachada na cor concreto atingiu 45,9 °C, perfazendo uma diferença térmica de 13,5 °C.

3.5. Efeito de pontes térmicas em juntas de painéis de fachadas
Nas Figuras 6 e 7 são apresentadas medições com termovisores em painéis horizontais na fachada oeste do laboratório NETPRE para período do final da tarde, onde foram observados os efeitos de pontes térmicas ocorrendo nas juntas horizontais entre os painéis. A diferença entre a temperatura externa e interna na fachada leste foi de 3.2°C. Entretanto, estima-se que esta diferença poderia chegar a 5°C, não fossem as pontes térmicas existentes nas regiões das juntas horizontais, como observadas na Figura 7. Neste caso, a eficiência térmica da fachada pré-moldada foi prejudicada pela falta de estanqueidade das juntas.

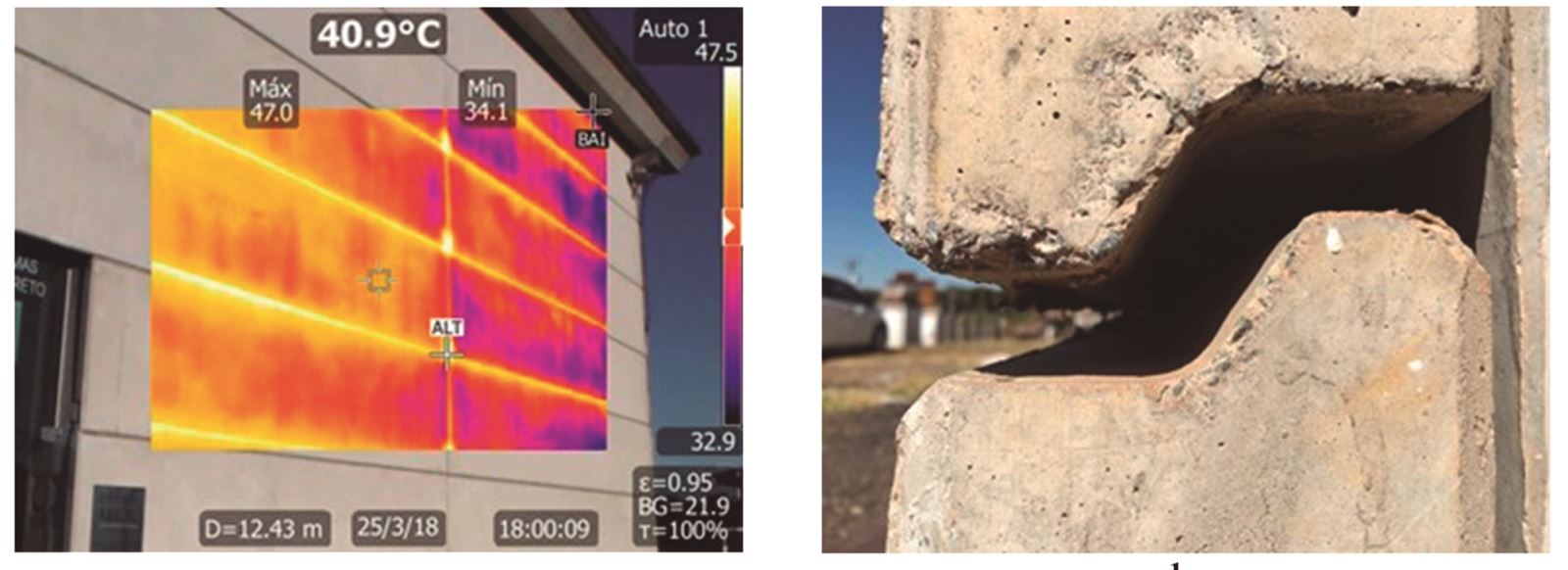

Figura 6 – a) Termovisor com medida externa na fachada oeste do laboratório NETPRE; b) Foto da junta horizontal entre painéis de fachada no laboratório NETPre.
Fonte: RAEDER (2018).

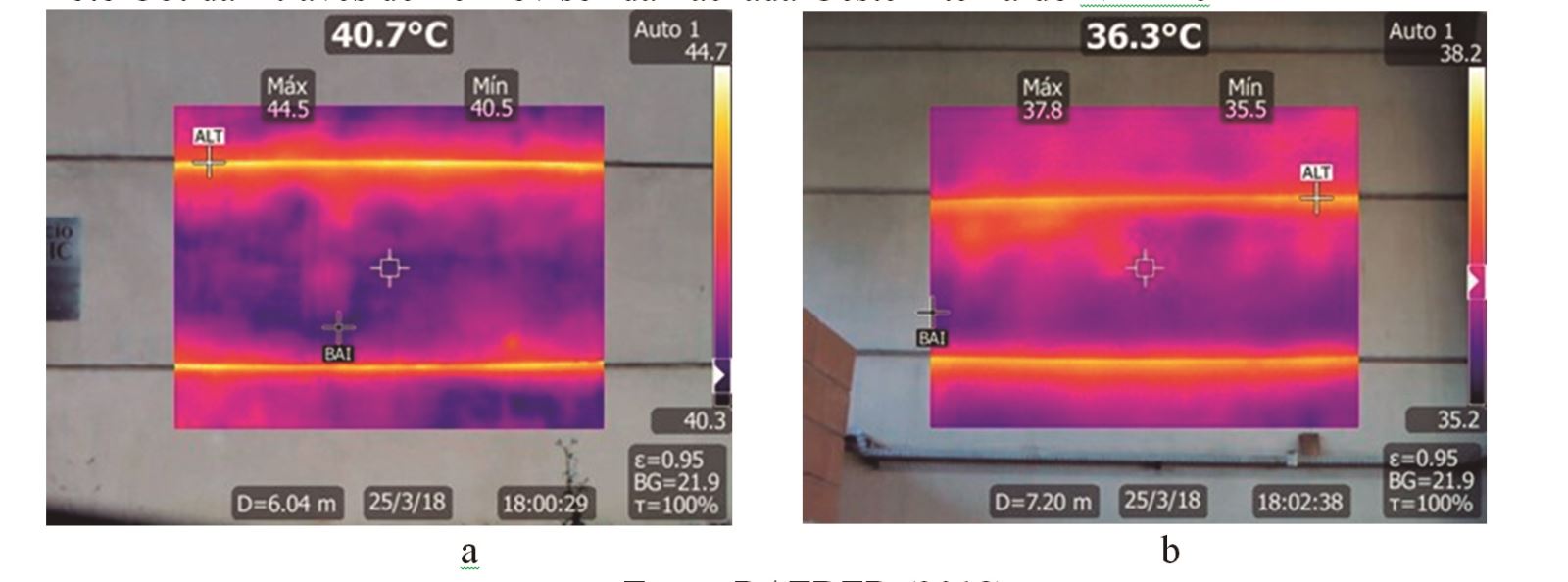

Figura 7 – a) Foto Obtida Através de Termovisor da Fachada Oeste Externa do NETPRE e b) Foto Obtida Através de Termovisor da Fachada Oeste Interna do NETPre
Fonte: RAEDER (2018).

4. RECOMENDAÇÕES E DIRETRIZES DE PROJETO
O Efeito da absortância solar nas paredes externas irá depender da orientação da fachada e da volumetria, as quais influenciam na exposição da fachada ao sol ou seu sombreamento. Assim, existem fachadas que demandam maior atenção durante o projeto da construção que outras, afim de garantir o conforto do ambiente. Segundo a ABNT NBR15220, o concreto aparente apresenta uma absortância que varia entre 65% e 80%, enquanto DORNELLES (2008) recomenda 75%. Já para o caso de fachadas com cor branca, tanto a ABNT NBR15220 quanto Dornelles consideram uma absortância solar igual ou inferior a 20%.
Com base nas medições de campo, as temperaturas superficiais em painéis pré-moldados com concreto aparente em fachadas oeste podem variar entre 10oC e 15oC para superfícies externas com insolação e sombreadas, enquanto para os casos de painéis com concreto aparente com painéis com superfície pintada com cor com baixa absortância (< 30%), a temperatura superficial pode variar entre 15oC  e  20oC. Portanto, a importância do projeto de fachada é evidente, uma vez que seu desenho pode contribuir para essa redução de temperatura de sua superfície e consequente melhora do desempenho térmico da edificação. No caso das fachadas oeste e noroeste, que recebem maior insolação, necessita-se de um sombreamento mais intenso, sendo que é possível aproveitar a vegetação ou um projeto paisagístico de forma que a vegetação sombreie o painel durante a maior parte do dia. Outra opção seria usar um painel com isolamento térmico, como o painel sanduíche preenchido com isolante de poliestireno. Entretanto, a opção mais simples seria utilizar uma cor clara que possua baixa absortância, que não precisa ser necessariamente branca, com o objetivo de evitar o aquecimento da temperatura superficial externa da fachada, aumentando o calor transmitido pela parede. Na Figura 8 apresenta-se uma fachada com painéis pintados em tonalidades de concreto aparente com função decorativa. Recomenda-se que a tonalidade da pintura sobre a fachada tenha uma absortância igual ou inferior a 30%.
